Serie HBT-A (500kN-3000kN)

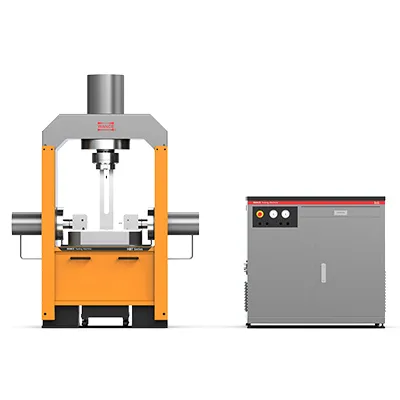

Máquina de ensayo de flexión de placas de metal
La máquina de ensayo de flexión adopta una robusta estructura de carga de tres cilindros, lo que permite un ajuste rápido y flexible del alcance de ensayo y admite la flexión de 180° de placas metálicas y componentes soldados. Diseñado para una evaluación de flexión de alta capacidad, el equipo permite controlar tanto la velocidad de carga como la velocidad de desplazamiento, con conmutación fluida entre ambos modos.
Estándares
GB/T 14452-93, GB/T 232-1999, ISO 7438, ISO 5173, GOST 6996, ASTM A370
Solicite una cotización
Especificaciones
| Modelo | | | | | |
| Fuerza vertical máxima, kN | 500 | 600 | 1000 | 2000 | 3000 |
| Fuerza horizontal máxima, kN | 300 | 400 | 400 | 1000 | 2000 |
| Precisión medida | Clase 1 | ||||
| Resolución de fuerza | 1/500000 | ||||
| Precisión en el sincronismo | < 2% | ||||
| Resolución de desplazamiento, mm | 0.004 | ||||
| Precisión de desplazamiento | ±1% de lectura | ||||
| Velocidad de carga de fuerza, kN/s | 0.2-20 | 0.4-40 | 0.6-60 | ||
| Velocidad del pistón vertical, mm/min | 290 | 300 | 200 | 180 | 150 |
| Recorrido vertical del pistón, mm | 200 | 490 | 345 | 350 | 500 |
| Velocidad horizontal, mm/min | 480 | 480 | 480 | 360 | 250 |
| Recorrido horizontal del pistón, mm | 75 | 275 | 185 | 175 | 205 |
| Diámetro del rodillo de soporte, mm | ⌀30x130 | ⌀ 50x200m | ⌀50x200 | ⌀80x210 | ⌀100x240 |
| Diámetro del mandril, mm | ⌀5- ⌀20 | ⌀5- ⌀20 | ⌀2- ⌀250 | ⌀2- ⌀250 | ⌀50- ⌀100 |
| Alcance máximo, mm | 150 | 550 | 370 | 350 | 400 |
| Dimensiones de la máquina, mm (largo x ancho x alto) | 1200x600x2200 | 1990x650x2430 | 1580x600x2200 | 1650x800x2450 | 2470x900x2800 |
| Peso de la máquina, kg | 1200 | 3500 | 3000 | 5000 | 9000 |
| Suministro eléctrico | 380V, 50Hz, trifásica | ||||
| Potencia, kW | 4 | 7 | 9 | 9 | 17 |
| Dimensión, mm (Largo x Ancho x Alto) | Incorporado | 1150x600x1100 | 1350x680x1100 | ||
| Peso, kg | 500 | 700 | |||
| Aceite hidráulico | 46#, 80L | 46#, 100L | 46#, 100L | ||
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
