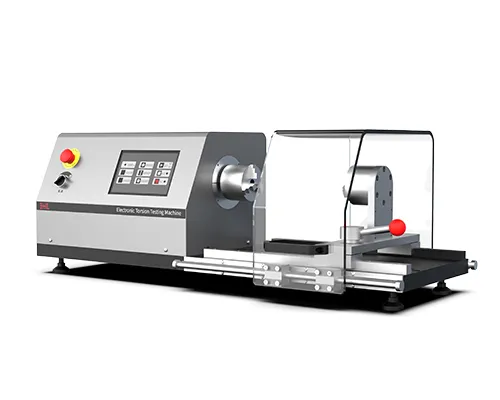

Máquina de ensayo de torsión de sobremesa
Las máquinas de ensayo de torsión de sobremesa adoptan una estructura compacta de sobremesa con una caja de engranajes planetarios de precisión de bajo juego y un servomotor importado. Esta configuración ofrece un funcionamiento silencioso, una alta eficiencia de transmisión y un amplio rango de velocidad, con una velocidad máxima de salida de 15r/min (5400°/min), lo que reduce significativamente la duración de los ensayos de torsión convencionales. Además de la evaluación torsional estándar, el equipo permite realizar ensayos de deformación residual torsional, lo que lo hace especialmente adecuado para laboratorios universitarios y aplicaciones docentes.
Adecuado para pruebas de propiedades torsionales de materiales metálicos, materiales no metálicos y muestras compuestas.
- La estructura portante está mecanizada como una sola unidad, lo que garantiza una alta precisión dimensional y una excelente rigidez general.
- Las guías lineales de alta precisión proporcionan una alineación precisa y contribuyen a una precisión de medición constante en todos los modos de prueba.
- Un sensor de par de alta precisión con un diseño de montaje meticuloso garantiza una excelente linealidad, estabilidad y repetibilidad durante la medición de par.
- El diseño mecánico garantiza una alta alineación coaxial, lo que resulta en una mayor precisión de par y una reducción del error de medición.
- Equipado con un servomotor Yaskawa Σ-7 para un control de movimiento superior. Combinado con una caja de engranajes planetarios de precisión, el sistema de accionamiento ofrece un nivel de ruido ultrabajo, baja generación de calor y una alta eficiencia de transmisión.
- El dispositivo de medición del ángulo de torsión utiliza un indicador de escala micrométrica suiza para lograr una precisión y una capacidad de respuesta excepcionales. Su diseño ligero mejora la eficiencia de sujeción de la muestra, con una resolución angular de hasta 0.001°, lo que proporciona resultados de prueba altamente precisos y repetibles.
| Modelo | ||||||||
| Par máximo (Nm) | 50 | 200 | 500 | 1000 | 2000 | 3000 | 5000 | |
| Rango de par, Nm | 1-50 | 2-200 | 5-500 | 10-1000 | 20-1000 | 30-1000 | 50-1000 | |
| Precisión medida | Clase 0.5 | |||||||
| Precisión de lectura de par | ±0.5% de lectura | |||||||
| Resolución de par, Nm | 1/500,000FS | |||||||
| Rango de ángulo de torsión, ° | 0-10000 | |||||||
| Precisión del ángulo de torsión | ±0.5% de lectura | |||||||
| Resolución angular del troptómetro | 0.001° | |||||||
| Precisión angular del troptómetro | ±1.0% de lectura | |||||||
| Velocidad de torsión, °/min | 0.01-10800 | 0.01-5400 | 0.01-1800 | 0.01-1080 | 6-720 | |||
| Precisión de la velocidad de torsión | ±1.0 % del ajuste | |||||||
| Distancia de agarre, mm | 300 | |||||||
| Diámetro del extremo de agarre | ⌀3- ⌀8 | ⌀8- ⌀18 | ⌀10- ⌀20 | ⌀8- ⌀20 | ⌀10- ⌀28 | |||
| Consumo del motor, kW | 0.4 | 0.85 | 0.85 | 1.3 | 2 | 2 | ||
| Suministro eléctrico | 220VAC, 50Hz, monofásico | |||||||
| Dimensiones, mm | 950x340x300 | 950x350x400 | 1600 x422 x1200 | 1700x550x1200 | 1800x500x1350 | 1850x660x1200 | ||
| Peso, kg | 60 | 100 | 500 | 700 | 750 | 750 | ||
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
