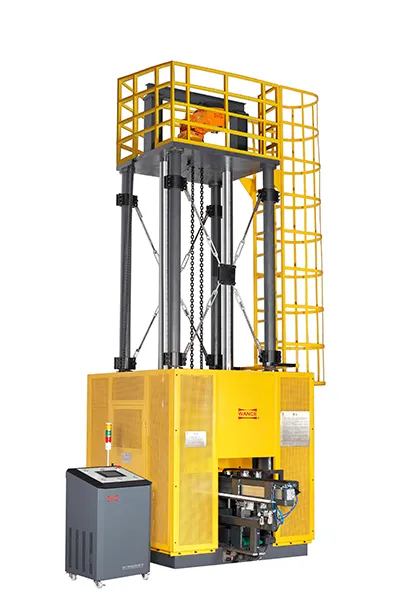

Máquina de ensayo de impacto con caída de peso para metales, prueba de desgarro por caída de peso (DWTT)
La máquina de ensayo de impacto por caída de peso integra tecnologías de control mecánicas, eléctricas y automatizadas para lograr un flujo de trabajo totalmente automatizado, que incluye la alimentación de muestras, la elevación de las pesas, la ejecución del impacto, la recolección de muestras fracturadas y la retracción de las pesas. El sistema incorpora múltiples mecanismos de seguridad que mejoran considerablemente la seguridad del operador y la protección del equipo. La máquina de ensayos está diseñada específicamente para ensayos de desgarro por caída de peso (DWTT) en aceros ferríticos. El ensayo se utiliza para evaluar la apariencia de la fractura en muestras fracturadas en un solo impacto dentro del rango de temperatura donde el acero ferrítico pasa de frágil a dúctil. El principio del ensayo DWTT consiste en elevar una pesa definida a una altura predeterminada y soltarla desde el reposo. La pesa cae libremente, golpeando y desgarrando el material. Tras el impacto, se examina la superficie de la fractura para identificar los modos de fractura característicos.
La máquina de ensayo de impacto con caída de peso DWTT se utiliza para realizar pruebas de desgarro por caída de peso en aceros de tuberías y placas de acero ferrítico de espesor medio, determinando su resistencia al desgarro y comportamiento de fractura bajo carga dinámica.
ASTM E436, API RP 5L3, GOST 30456, GB/T 8363
- La plataforma de impacto con caída de peso incorpora un mecanismo de elevación con servomotor que proporciona alta precisión de control y un posicionamiento preciso. La aceleración y desaceleración suaves al inicio y al final de la elevación minimizan el impacto mecánico en el motor y prolongan su vida útil.
- Un PLC Siemens, junto con una pantalla táctil de fabricación taiwanesa, proporciona una arquitectura de control altamente fiable con excelente capacidad antiinterferencias, gran adaptabilidad y escalabilidad, y mínimos requisitos de mantenimiento.
- La alimentación y el posicionamiento automatizados de las muestras simplifican enormemente la operación y mejoran la eficiencia general de las pruebas.
- El marco de pruebas presenta una arquitectura de columna dividida con cuatro robustas columnas verticales y una sólida placa base de acero mecanizada a partir de un solo bloque. Esta estructura garantiza una rigidez excepcional y una estabilidad excepcional durante impactos de alta energía.
- Para la elevación con martillo se utiliza una cadena de ancla de 12.5mm, fabricada en Japón. En comparación con los cables de acero convencionales, la cadena de ancla ofrece menor elasticidad, lo que resulta en una medición de altura más precisa, así como mayor resistencia, menor desgaste y mayor seguridad operativa.
- Liberación segura de peso con doble monitorización de seguridad: El mecanismo de liberación cuenta con una estructura de autobloqueo automático. Una vez elevado, el peso queda firmemente fijado y no se suelta por su propio peso.
- Un par de cilindros amortiguadores hidráulicos personalizados, diseñados específicamente para las características de los ensayos de desgarro por caída de peso, absorben la energía residual del impacto y soportan altas velocidades de impacto. La disposición simétrica reduce eficazmente el impacto estructural y prolonga la vida útil del equipo.
- Un mecanismo integrado de recuperación de muestras transporta automáticamente los residuos de la muestra fuera del recinto, eliminando la necesidad de que los operadores accedan al interior del equipo, mejorando la eficiencia del flujo de trabajo y la seguridad del operador.
- Una protección de seguridad completamente cerrada, combinada con múltiples enclavamientos de protección, garantiza una seguridad integral durante todo el proceso de ensayo. El sistema de control inteligente proporciona monitorización de fallos en tiempo real y alarmas para condiciones como la colocación incorrecta de la muestra, un peso no bloqueado, fallos en la protección de seguridad y un levantamiento incompleto del peso, lo que permite una rápida resolución de problemas y un funcionamiento más seguro.
| Modelo | | | | |
| Max. energía, J | 30000 | 50000 | 80000 | 100000 |
| Energía mínima, J | 8000 | 20000 | 20000 | 20000 |
| Masa del percutor o tup, kg | 630 | 1600 | 1620 | 1620 |
| Precisión de masa del percutor | ±1% | |||
| Peso masa, kg | 390 (13x30) | 360 (12x30) | 780 (26x30) | 870 (29x30) |
| Precisión de la masa del peso | ±0.5% | |||
| Peso total | 1020 | 1960 | 2400 | 2490 |
| Altura de caída, mm | 1275-3000 | 1275-2600 | 1275-3400 | 1275-4130 |
| Velocidad de caída, m/s | 5-7.67 | 5-7.13 | 5-8.16 | 5-9 |
| Velocidad de elevación del percutor, m/min | 4 | |||
| Precisión de altura, mm | ≤±10 | |||
| Dureza de la nariz del percutor | HRC58-62 | |||
| Radio de la nariz del percutor, mm | R25±0.1 | |||
| Dureza del yunque de apoyo | HRC58-62 | |||
| Precisión de alineación, mm | ≤±1.5 | |||
| Distancia entre yunques de soporte, mm | 254±1.5 (ASTM E436 y API RP*5L3) 250±2 (GOST 30456-97) | |||
| Dimensiones de la muestra, mm (largo x ancho x grosor) | (305±19) x (76.2±3) x (3-50) (ASTM E436 & API RP*5L3) (300±5) x (75±2) x (3-50) (GOST 30456-97) | |||
| Peso, kg | 10000 | 15000 | 19000 | 20000 |
| Suministro eléctrico | AC 380V, 50Hz, trifásica, 5 líneas | |||
| Potencia | 20A, 5kW | |||
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
