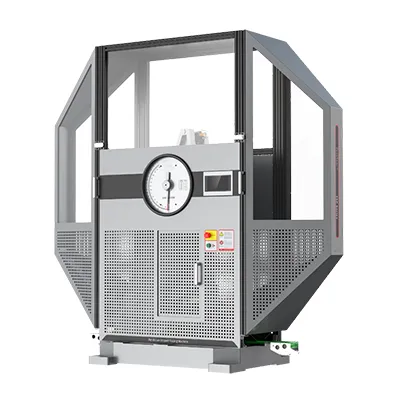

Máquina de ensayo de impacto pendular para metales, prueba de impacto Charpy
La máquina de ensayo de impacto pendular está diseñada para evaluar la resistencia al impacto de materiales metálicos en condiciones de carga dinámica.
ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, GOST 9454
Prueba de impacto Charpy

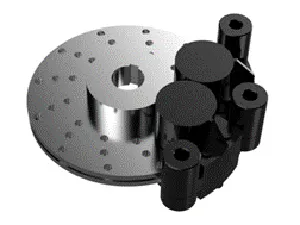

Freno neumático para máxima seguridad
Un freno neumático de alta respuesta detiene el péndulo inmediatamente durante interrupciones de energía o situaciones de emergencia, lo que mejora enormemente la seguridad operativa durante las pruebas.

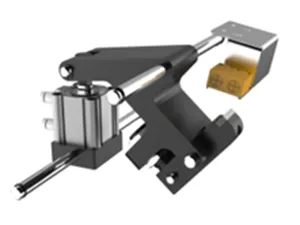

Bloqueo neumático automático
Una vez que el péndulo alcanza el punto de liberación superior, un bloqueo neumático se activa automáticamente, mejorando tanto la seguridad del operador como la eficiencia de la prueba.

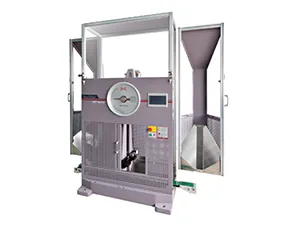

Carcasa de seguridad
El protector de seguridad de aluminio, independiente y completamente cerrado, es fácil de retirar para su mantenimiento, mientras que la ventana de vidrio proporciona una clara visibilidad del proceso de prueba. Una capa inferior de malla metálica evita la expulsión de fragmentos de la muestra fracturada, garantizando así la máxima protección para el operador.

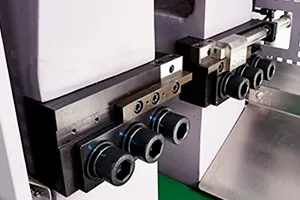

Alineación rápida de muestras
Un mecanismo de centrado neumático permite un posicionamiento rápido y preciso de la muestra, lo que es especialmente valioso en aplicaciones de baja temperatura donde es fundamental reducir la pérdida de calor durante la transferencia de la muestra.

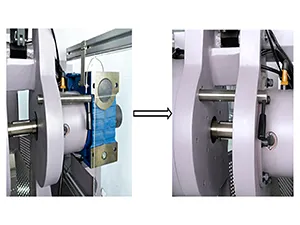

Bloqueo de seguridad de mantenimiento
Un pasador de bloqueo mecánico dedicado puede asegurar el péndulo durante los procedimientos de mantenimiento, garantizando la máxima seguridad del técnico.

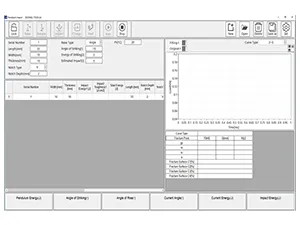

Operación de control de software (opcional)
Con el paquete de control opcional basado en PC, el operador solo necesita cargar la muestra, mientras que todas las funciones restantes se manejan a través de comandos de software.

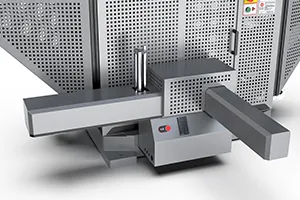

Operación totalmente automatizada (opcional)
La combinación del sistema automatizado de alimentación de muestras con el paquete de software permite que la máquina de prueba de impacto funcione en modo totalmente automatizado.

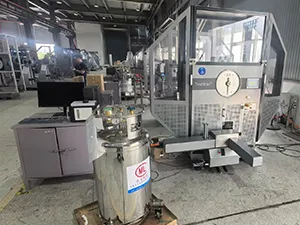

Sistema de baja temperatura (opcional)
El acondicionamiento a -180°C facilita la prueba Charpy de materiales que requieren una evaluación de tenacidad a baja temperatura.

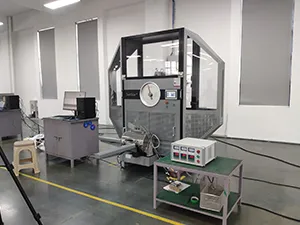

Horno de alta temperatura y sistema de transferencia (opcional)
Un horno de alta temperatura capaz de alcanzar los 900°C, junto con un mecanismo de transferencia dedicado, permite realizar pruebas de impacto a temperatura elevada.
| Modelo | TSP452D1 | ||
| Máxima energía | 450J | ||
| Péndulo opcional | 150J, 300J | ||
| Ángulo de impacto | 150°±1° | ||
| Resolución de medición de ángulo | 0.025° | ||
| Distancia del eje de apoyo al centro de percusión | 750mm | ||
| Velocidad de impacto | 5.24m/s | ||
| Energía absorbida bajo oscilación libre | ≤0.4% | ||
| Soporte | Alcance de soporte | 40mm | |
| Radio de curvatura de los soportes | 1mm | ||
| Ángulo de conicidad de los soportes | 11°±1° | ||
| Punta de impacto | Radio del borde de impacto | 2mm | |
| Ángulo de la punta de impacto | 30° | ||
| Grosor del percutor | 16mm | ||
| Dimensión de la muestra | 55x10x10mm 55x10x7.5mm 55x10x5mm | ||
| Peso | 1400kg | ||
| Dimensiones (A x B x C) Incluye protector | 2150x2150x860mm | ||
| Requisitos de energía | Trifásica, 5 líneas, AC 380V±10% 50Hz 1 kW | ||
| Momento del péndulo | 150J | 80.3848 Nm | |
| 300J | 160.7695 Nm | ||
| 450J | 241.1543 Nm | ||
-

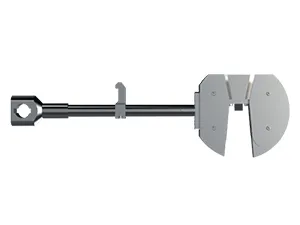

Pendulo -

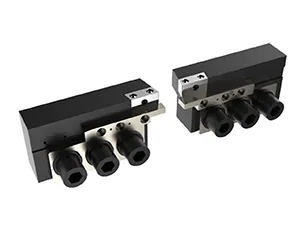

Soporte de muestra y yunque -

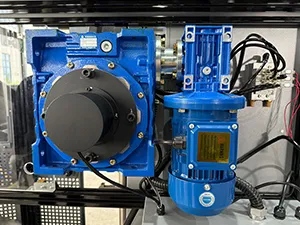

Motor y reductor -

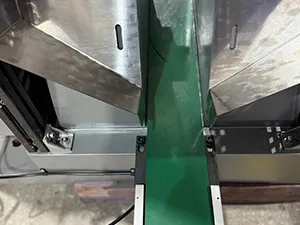

Transportador de alimentación de muestras -

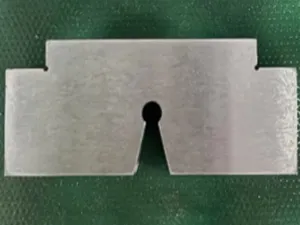

Bloque de alineación de tramos o distancia -

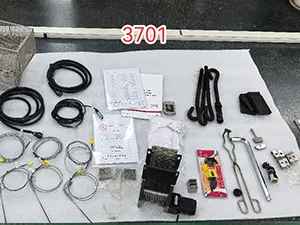

Accesorios para pruebas de alta temperatura
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
