Serie PIT-E (5000J-7500J)

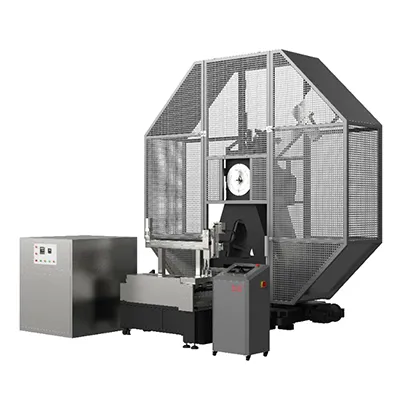

Máquina de ensayo de impacto pendular para metales, ensayo de desgarro dinámico (ensayo DT)
La máquina de ensayo de impacto pendular está diseñada específicamente para pruebas de desgarro dinámico (DT) de materiales metálicos.
Estándares
ASTM E604, GB/T 5482
Solicite una cotización
Características
- Operación totalmente automatizada
Esta configuración de máquina de ensayo de impacto admite la alimentación automática de muestras, la ejecución del impacto, la elevación del péndulo y la extracción de muestras, lo que permite un flujo de trabajo totalmente automatizado. - Base marco de alta resistencia
Una base de acero al carbono de alta resistencia, combinada con un marco de acero con vigas H de 300x300, proporciona una rigidez y estabilidad estructural excepcionales. Esta arquitectura absorbe eficazmente las vibraciones inducidas por impacto. El yunque portamuestras está fabricado en acero N° 45 (forjado y templado), lo que ofrece una excelente resistencia y una alta precisión de medición. - Péndulo de alta resistencia
Diseñado para una alta rigidez axial y lateral, el péndulo garantiza una transferencia de energía constante y fiable durante cada impacto. El conjunto oscilante del péndulo incluye: cuerpo, brazo, gancho y percutor. El brazo del péndulo está mecanizado en acero de 45# con un perfil de viga H. El cuerpo y el brazo están completamente templados para una mayor integridad estructural. El percutor está fabricado en acero para herramientas endurecido, con una dureza de aproximadamente 62 HRC, lo que proporciona una excepcional resistencia al desgaste. - 3 niveles de energía de impacto
Se pueden lograr múltiples niveles de energía seleccionables sin cambiar el péndulo, lo que ofrece mayor comodidad y mejora la eficiencia de la prueba. - Sistema automatizado de alimentación y posicionamiento de muestras
Un sistema diseñado para un flujo de trabajo de manipulación de muestras rápido, preciso y seguro:
① Muestra colocada en la mesa de alimentación;
② El cilindro de posicionamiento establece la longitud de la muestra;
③ El cilindro de transferencia mueve la muestra a la zona de pre-soporte;
④ El cilindro de carga empuja la muestra a la posición de prueba final;
⑤ Todos los cilindros vuelven automáticamente a sus posiciones predeterminadas - Conjunto robusto de soporte de muestras
Una estructura combinada de bloque de soporte y yunque proporciona una alta capacidad de carga. El yunque está fabricado con acero Cr-Mn endurecido (58-62 HRC), lo que garantiza un soporte estable en condiciones de impacto de alta energía. - Plataforma de control basada en Siemens
Un PLC Siemens S7-200 proporciona una lógica de control confiable, un alto grado de automatización, menor carga de trabajo del operador y mejor productividad y seguridad operativa.
Especificaciones
| Modelo | | |
| Máxima energía de impacto | 5000J | 7500J |
| Ángulo de impacto | 135° | 135° |
| Resolución angular | 0.1° | 0.1° |
| Distancia del eje de apoyo al centro de percusión | 1380 | 1500 |
| Velocidad de impacto | 6.797m/s | 7.087m/s |
| Distancia de apoyo, mm | 165±0.8 | 165±0.8, 406±1.5, 500±1.5, 600±1.5 (ajustable) |
| Radio de curvatura de los soportes, mm | 12.7±0.8 | 12.7±0.8, 35±0.5 |
| Ángulo de conicidad de los soportes | 11°±1° | 11°±1° |
| Radio del borde de impacto, mm | 12.7±0.8 | 12.7±0.8, 38±0.5 |
| Ángulo de la punta de impacto | 30°±1° | 30°±1° |
| Grosor de la punta de impacto, mm | 37 | 37 |
| Dimensión de la muestra, mm | (180±2) x (40±1) x (5~16) | Muestra estándar: 180x40x5~16 Muestra no estándar: 460x120x25, 550x160x32, 650x200x40 |
| Peso | 6500kg | 10000kg |
| Dimensiones, mm | 3700x2350x3800 | 3800 x 2905 x 3880 |
| Requisitos de energía | Trifásica, 5 líneas, AC 380V±10% 50Hz 850W | Trifásica, 5 líneas, AC 380V±10% 50Hz 5Kw |
