    • Serie HFT-A/B (25kN-2000kN)

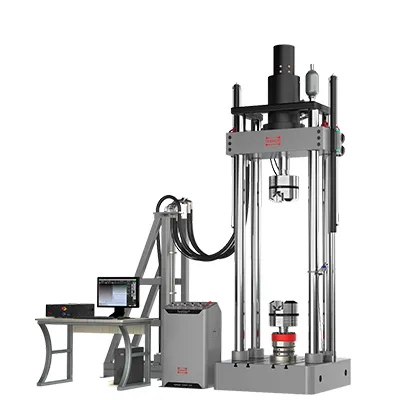

    Máquina de ensayo de fatiga servohidráulica de suelo

    Funciones

    Fatiga de ciclo bajo y alto (LCF/HCF), pruebas de mecánica de fracturas que incluyen JIC, KIC y CTOD

    Estándares

    ASTM E399, ASTM 1820, ISO12135, GB/T21143, ISO 1099, ISO 12106, GBT 3075, GBT 5248, GBT 26077, ASTM E466, ASTM E60

    Solicite una cotización
    Product Manual 1
    Product Manual 2
    Características
    • El bastidor de carga adopta una arquitectura completamente cerrada de alta rigidez y cero holgura, lo que garantiza una excelente estabilidad durante cargas cíclicas de alta frecuencia.
    • Las columnas templadas por inducción con acabado de cromo duro proporcionan una precisión de guiado superior, una dureza superficial excepcional y una resistencia a la corrosión a largo plazo. La elevación y el bloqueo hidráulicos de la cruceta se controlan mediante perillas giratorias para un funcionamiento intuitivo. El mecanismo de autobloqueo evita la deriva de la cruceta incluso con el sistema apagado.
    • El sistema integrado de ajuste de coaxialidad permite una alineación precisa de las mordazas hidráulicas superior e inferior, lo que garantiza una carga axial de alta precisión y una repetibilidad óptima de las pruebas.
    • Los accesorios, sellos y mangueras hidráulicas importados garantizan una fiabilidad de sellado a largo plazo y un rendimiento hidráulico estable.
    • El diseño integrado del actuador y la cruceta o cabezal transversal inferior reduce las conexiones atornilladas, aumenta la rigidez del sistema y da como resultado una configuración mecánica más compacta.
    • El servoactuador con tecnología de sello de holgura elimina los sellos de alta presión. El ajuste ultrapreciso entre el pistón y el cilindro garantiza un movimiento excepcionalmente suave, una amortiguación extremadamente baja, cero stick-slip y una respuesta de alta frecuencia adecuada para aplicaciones de fatiga dinámica.
    • La interfaz de control rotatorio mecánico-hidráulico ofrece un funcionamiento intuitivo y fiable.
    Especificaciones
    Sistema de prueba de fatiga de suelo HFT-A
    Modelo HFT254A HFT504A HFT105A HFT255A HFT505A
    Capacidad de fuerza, kN (fuerza dinámica nominal) 25 50 100 250 500
    Rango de medición de fuerza, kN (2%-100%FS) 0.5-25 1-50 2-100 5-250 10-500
    Precisión de fuerza estática ±0.5%
    Precisión de fuerza dinámica ±1.5%
    Carrera del actuador, mm 150
    Rango de desplazamiento, mm 0-150(±75)
    Resolución de desplazamiento, mm 0.001
    Precisión de desplazamiento ≤3mm, 0.015mm
    >3mm, ±0.5%FS
    Frecuencia de prueba (Hz, onda sinusoidal) 0.01-60
    Bastidor estándar, A, mm 150-1520 150-1520 150-1520 250-1620 380-2050
    Bastidor extendido, A, mm 550-1920 550-1920 550-1920 650-2020 /
    Altura de la mesa con ranura en T, B, mm 135 135 135 165 220
    Distancia entre columnas C, mm 550 550 550 650 760
    Diámetro de la columna, D, mm 80 80 80 80 100
    Ancho de máquina E, mm 970 970 970 1070 1300
    Longitud de la mesa con ranura en T, F, mm 800 800 800 900 1100
    Ancho de mesa con ranura en T, G, mm 800 800 800 900 1100
    Altura del marco estándar, H, mm 2910 2910 2910 3170 3990
    Altura del marco extendido, H, mm 3410 3410 3410 3570 /
    Altura del marco estándar, I, mm 2105 2105 2105 2620 3010
    Altura del marco extendido, I, mm 2595 2595 2595 2710 /
    Altura de la celda de carga, J, mm 180 180 180 237 307
    Distancia de ranura en T, K, mm 100 100 100 125 150
    Distancia de ranura en T, L, mm 200 200 200 250 300
    Distancia de ranura en T, M, mm 0 0 0 160 240
    Perno de ranura en T M16 M16 M16 M20 M20
    Rigidez, N/m 5x108 5x108 5x108 5.4x108 7.8x108
    Peso del cuadro estándar, kg 1150 1150 1200 1900 4050
    Peso del marco extendido kg 1190 1190 1240 1940 /
    Peso de soporte 73 73 73 103 /
    Sistema de prueba de fatiga de suelo HFT-B
    Modelo HFT254B HFT504B HFT105B HFT255B HFT505B
    Capacidad de fuerza, kN (fuerza dinámica nominal) 25 50 100 250 500
    Rango de medición de fuerza, kN (2%-100%FS) 0.5-25 1-50 2-100 5-250 10-500
    Precisión de fuerza estática ±0.5%
    Precisión de fuerza dinámica ±2%
    Carrera del actuador, mm 150
    Rango de desplazamiento, mm 0-150(±75)
    Resolución de desplazamiento, mm 0.001
    Precisión de desplazamiento ±0.5%
    Frecuencia de prueba (Hz, onda sinusoidal) 0.01-60
    Espacio vertical mínimo A, mm 140-1285 230-1620 420-2080
    Espacio vertical mínimo con columnas extendidas A, mm 435-1760 700-2120 /
    Altura de la base B, mm 950 970
    Espaciado entre columnas C, mm 550 650 760
    Diámetro de la columna D, mm 80 100
    Ancho de máquina E, mm 1050 1155 1355
    Profundidad de la máquina F, mm 680 740 895
    Altura de la máquina H, mm 2760 3215 3875
    Altura de la máquina con columnas extendidas H, mm 3250 3715 /
    Rigidez del marco, N/m 5x 108 5.4x 108 7.8x 108
    Peso de la máquina, kg 760 800 1140 2080
    Peso de la máquina con columnas extendidas, kg 800 840 1200 /
    Alineación 5%
    Detalles

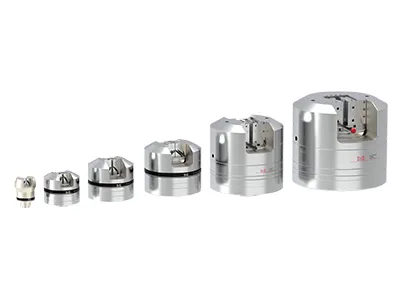

    • Mordazas hidráulicasMordazas hidráulicas

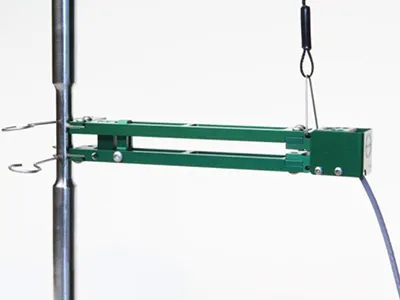

    • ExtensómetrosExtensómetros

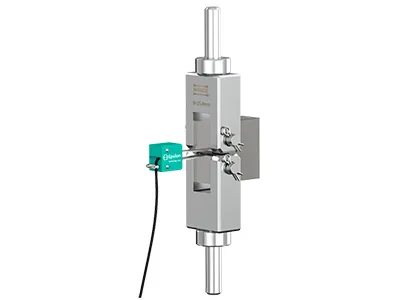

    • Fijaciones de muestras de TCFijaciones de muestras de TC

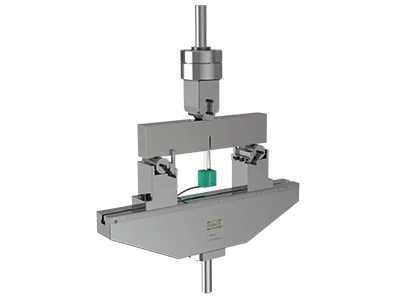

    • Fijaciones de muestras SEBFijaciones de muestras SEB

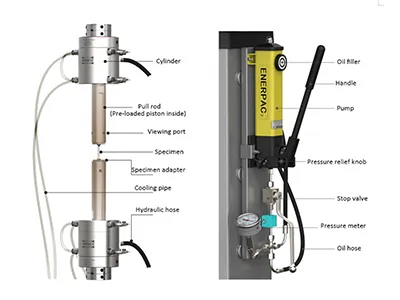

    • Dispositivos de alineación hidráulicaDispositivos de alineación hidráulica

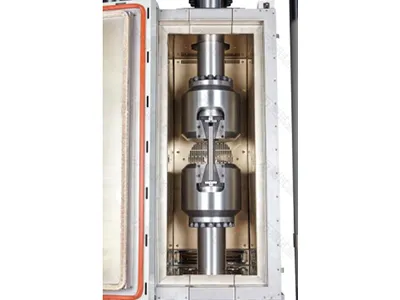

    • Cámaras ambientales de alta/baja temperaturaCámaras ambientales de alta/baja temperatura

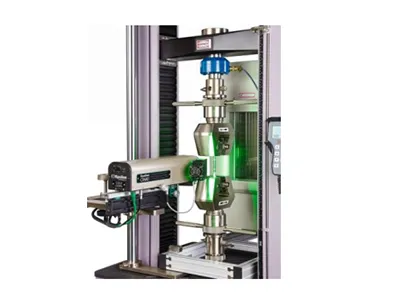

    • Cámara ambiental con extensómetro de vídeoCámara ambiental con extensómetro de vídeo

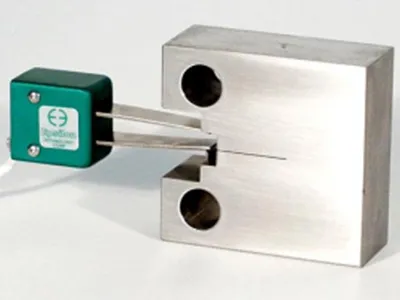

    • Indicadores de CODIndicadores de COD

    También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.

    Ver todos los productos

    Sí. Las máquinas de ensayos de fatiga dinámica incorporan un sistema de control servohidráulico de circuito cerrado, combinado con un bastidor de carga de alta rigidez, lo que permite una simulación precisa de las cargas cíclicas que experimentan las estructuras de acero de los edificios. Esto permite una evaluación precisa de la resistencia a la fatiga, la durabilidad y la fiabilidad estructural a largo plazo.

    Por supuesto. Los sistemas de fatiga dinámica están equipados con servocontrol totalmente digital y regulación de fuerza dinámica de bucle cerrado, lo que proporciona: ciclos de tensión o deformación de alta precisión; funcionamiento de larga duración con alto número de ciclos; excelente estabilidad y repetibilidad.

    Sí. El sistema de fatiga dinámica utiliza actuadores servohidráulicos de alta frecuencia y control sincrónico multicanal opcional, lo que permite replicar cargas complejas del mundo real, como vibración inducida por la carretera, carga de fatiga multiaxial, espectros de carga aleatorios y pruebas de durabilidad de ciclo largo.
