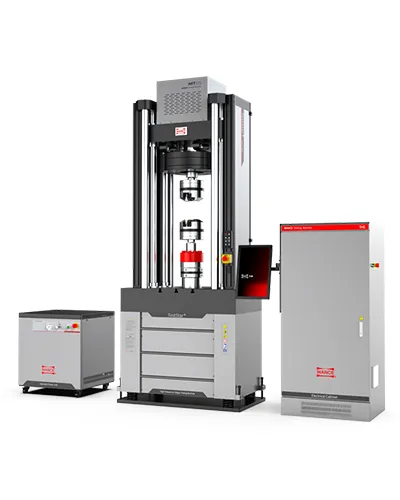

Máquina de ensayo de fatiga resonante de alta frecuencia
Las máquinas de ensayo de fatiga resonante de alta frecuencia de la serie HFT están diseñadas para evaluar la resistencia a la fractura por fatiga de materiales metálicos y compuestos, así como de componentes y piezas estructurales.
Con los accesorios y fijaciones adecuados, el sistema puede realizar ensayos de fatiga S-N, ensayos de tenacidad a la fractura KIC/JIC, mediciones CTOD y una amplia gama de estudios de iniciación y propagación de grietas. Las máquinas de ensayo de fatiga son especialmente adecuadas para probar componentes como placas, engranajes, cigüeñales, roscas, pernos, tornillos, espárragos, cadenas, bielas, probetas compactadas a tensión, componentes de válvulas y muchas otras piezas mecánicas bajo cargas cíclicas alternas. También admiten una amplia gama de modos de fatiga, incluyendo tensión-tensión, compresión-compresión, tensión-compresión, carga simétrica o asimétrica, carga programada por bloque, ensayos modulados por forma de onda, así como flexión de tres, cuatro y ocho puntos, torsión, tenacidad a la fractura estática y mecánica de fractura por deformación plana. Cuando está equipado con sistemas ambientales específicos, el equipo de ensayo de fatiga puede realizar ensayos de fatiga en entornos de alta/baja temperatura, corrosión, presión o combinados.
-

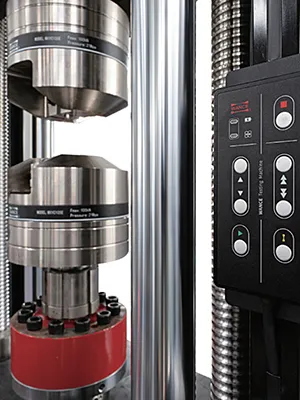

Mordazas hidráulicas -

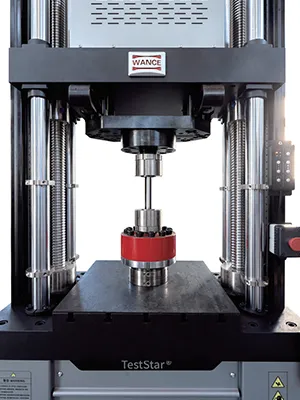

Agarre de tensión manual -

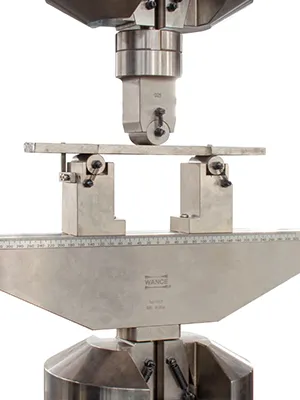

Agarre de flexión -

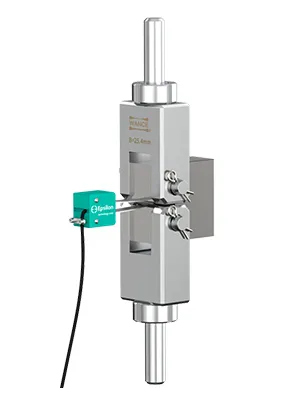

Agarre de muestra de TC -
Fijaciones de muestras SEB
- GB/T 2611-2022, GB/T 25917.1-2019, GB/T 16825.1-2022, GB/T 3075-2021, GB/T 26076-2010, GB/T 21143-2014, GB/T 4161-2007, GB/T 6398-2017, GB/T 14212-2010, GB/T 1243-2006, GB/T 21839-2019, GB/T 28900-2022, GB/T 1499.2-2018, GB/T 5224-2023, GB/T 13682-1992, GB/T 20736-2006, GB/T 3098
- ISO 4965, ISO 204, ISO 6934-4: 2020, ISO 606:2004, ISO 10190, ISO 15654, ISO 15630-3, ISO 15630-1
- ASTM E647, ASTM E467-2008, ASTM E1012-2005, ASTM E399-2017
- JB T 5488-2015, JJG 556-2011, HB 5287-1996
- La carga estática se aplica mediante un husillo de bolas accionado por servomotor, mientras que la carga dinámica la proporciona un excitador resonante electromagnético, eliminando la interferencia entre las fuerzas estáticas y dinámicas. Permite realizar pruebas combinadas de modo dual estático-dinámico.
- Alta frecuencia de prueba, ciclos cortos y consumo energético extremadamente bajo. La resonancia electromagnética ofrece una eficiencia de prueba muy superior a la de los sistemas servohidráulicos, con un consumo de tan solo aproximadamente el 3% de la energía.
- El servomotor permite un control rápido y preciso de la carga media.
- Excitación PWM para una mayor estabilidad del control.
- Amplia aplicabilidad gracias a la diversidad de accesorios que admite una amplia gama de muestras, geometrías y configuraciones de prueba.
- El completo sistema de protección incluye protección contra sobrecarga, protección contra límite mecánico, protección contra sobrecorriente del excitador, protección contra rotura de muestra, protección contra desplazamiento de frecuencia, protección contra límite de cruceta y más.
- El bastidor de 4 columnas de alta rigidez con husillos de bolas dobles garantiza una excelente estabilidad estructural bajo cargas cíclicas de alta frecuencia.
- El sistema de ajuste coaxial garantiza una alineación precisa de las mordazas superior e inferior para obtener resultados fiables de fatiga. El amplio espacio magnético ajustable se adapta a una amplia gama de tamaños y geometrías de muestras.
- Las configuraciones de bobina seleccionables, que se conmutan mediante un convertidor dedicado, permiten operar en múltiples modos de resonancia.
- Los modos de sujeción roscados, hidráulicos y manuales, permiten un agarre rápido, fiable y duradero para diferentes materiales de ensayo.
- El ajuste de masa multinivel para la sintonización de frecuencia permite un ajuste preciso de la frecuencia de resonancia según los requisitos de la prueba.
- La mesa de trabajo con ranura en T permite la expansión de accesorios, lo que facilita la instalación de accesorios auxiliares y dispositivos ambientales.
| Modelo | | | | | | ||||
| Fuerza media máxima, kN | 50 | 100 | 250 | 500 | 1000 | ||||
| Carga media máxima, kN | ±50 | ±100 | ±250 | ±500 | ±1000 | ||||
| Amplitud de fuerza máxima, kN | ±25 | ±50 | ±125 | ±250 | ±500 | ||||
| Max. desplazamiento, mm | 4 (±2) | 2 (±1) | 2 (±1) | ||||||
| Rango de frecuencia de prueba, Hz | 50-320 | 50-285 | 50-285 | 50-285 | |||||
| Número de pasos de frecuencia mediante la conexión/desconexión de pesos muertos | 6 | 8 | 8 | 8 | 8 | ||||
| Número de columnas guía | 4 | 4 | 4 | 4 | 4 | ||||
| Número de accionamientos de husillo | 2 | 2 | 4 | 4 | 4 | ||||
| Ajuste del voltaje de accionamiento | Automática | ||||||||
| Frecuencia de muestreo y control, kHz | 10 | ||||||||
| Comunicación por PC | Cable LAN | ||||||||
| Sujeción de la muestra | Empuñadura hidráulica, tipo rosca manual | ||||||||
| Rigidez del bastidor con una separación entre ejes de 1000mm, kN/mm | 180 | 400 | 380 | 980 | 980 | ||||
| Estaciones de accionamiento | 1 | 3 | 3 | 4 | 6 | ||||
| Carga completa a frecuencia completa | Yes | ||||||||
| Coaxialidad | ≥5% | ||||||||
| Deriva cero | ±1% | ||||||||
| Resolución relativa | 0.5% | ||||||||
| Pruebas estáticas y de control de fuerza media | Servomotor de CA | ||||||||
| Error relativo del punto cero del sistema de medición de fuerza | ±0.5% | ||||||||
| Precisión de lectura de fuerza estática | ±0.5% | ||||||||
| Repetibilidad relativa de la fuerza estática | 1% | ||||||||
| Error de reversibilidad relativa de la fuerza estática | ±1.0% | ||||||||
| Precisión de lectura de fuerza cíclica | ±2.0% | ||||||||
| Repetibilidad de la lectura de fuerza cíclica | ±2.0% | ||||||||
| Precisión de lectura de la fuerza cíclica máxima | ±2.0% | ||||||||
| Repetibilidad de la lectura de la fuerza cíclica máxima | ±2.0% | ||||||||
| Fluctuación de la lectura de fuerza cíclica en 10 min | ±2.0% | ||||||||
| Fluctuación de la lectura de la fuerza cíclica máxima en 10 min | ±2.0% | ||||||||
| Rango del temporizador | ≥9x109 | ||||||||
| Velocidad de carga (mm/min) | 0-550 | 0-450 | 0-550 | 0-250 | 0-250 | ||||
| Velocidad máxima del cabezal transversal (mm/min) | 800 | 600 | 880 | 700 | 700 | ||||
| Repetibilidad de posición (µm) | ±8 | ||||||||
| Rango de control de fuerza estática (MPa/s) | 0~30 | ||||||||
| Motor con función de freno | Sí | ||||||||
| Carga de fuerza estática por | Servomotor | ||||||||
| Carga de fuerza dinámica por | Electromagnético | ||||||||
| Ruido (dB) | ≤90 | ≤100 | ≤110 | ≤115 | ≤115 | ||||
| Peso (kg), sin empuñadura | 1800 | 4200 | 4500 | 13000 | 20000 | ||||
| Dimensiones del marco (LxAnxAl), mm | 660x 915x 2500 | 685x 1130x 2820 | 820x 1150x 3130 | 1500x 1350x 3600 | 1550x 1700x 4600 | ||||
| Dimensiones del armario de control (LxAnxAl), mm | 450x 800x 1200 | 550x 1080x 1500 | 550x 1080x 1500 | 550x 1080x 1500 | 550x 1080x 1500 | ||||
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
