Sistema automatizado robótico de pruebas de compresión de hormigón

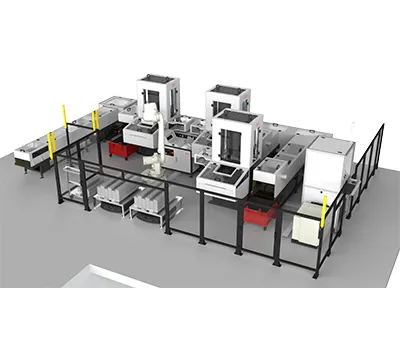

La plataforma robótica para ensayos de compresión de hormigón integra un bastidor de compresión electrohidráulico híbrido de alta capacidad con un robot industrial de 6 ejes, pinza neumática, módulos transportadores, identificación de códigos de barras, monitorización visual, unidades de control de polvo y software de automatización inteligente. Esta solución automatizada integral permite la manipulación y los ensayos de resistencia a la compresión de cubos, cilindros y bloques de hormigón sin supervisión, lo que aumenta drásticamente la productividad del laboratorio, mejora la repetibilidad y optimiza la seguridad del operador.

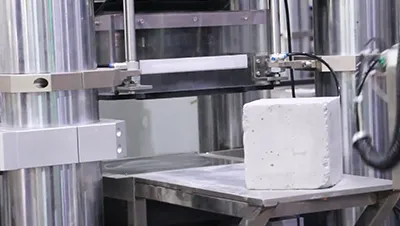

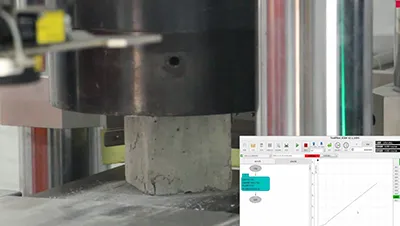

Una pinza neumática dedicada, montada en el robot de 6 ejes, interactúa a la perfección con la arquitectura de servocontrol para completar todas las tareas de carga y descarga de muestras sin intervención manual. El robot ejecuta automáticamente el posicionamiento de la bandeja, la recogida de la muestra, el centrado, la alineación y la colocación dentro del marco de compresión. El comprobador de compresión cuenta con un marco de carga de alta rigidez, optimizado mediante análisis de elementos finitos (FEA), para garantizar una rigidez estructural excepcional bajo cargas de alta fuerza. El accionamiento electrohidráulico híbrido emplea bombas de engranajes y servomotores importados para ofrecer una rápida respuesta de fuerza en bucle cerrado, bajo nivel de ruido, mínima generación de calor, control preciso de la tasa de tensión y fiabilidad operativa a largo plazo.
GB/T 2611-2007, GB/T 16826-2008, GB/T3159-2008, GB/T50081-2019, CS1, ASTM C39, AASHTO T22
| Modelo | HCT306D-AR |
| Carga máxima, kN | 3000 |
| Error relativo del valor de indicación de la fuerza de prueba | dentro de ±0.5% |
| Rango de medición de fuerza de prueba | 1%－100％FS |
| Resolución de deformación | 1/500,000FS |
| Rango de velocidad de aceleración | 0.02%-2%FS |
| Error de velocidad de aceleración | ±0.5% |
| Tolerancia de desplazamiento del pistón | ±0.5% |
| Diámetro de la platina, mm | ф250 |
| Distancia entre la platina superior e inferior, mm | 170 |
| Carrera del pistón, mm | 140 |
| Tamaño de la muestra, mm | 150x150x150 |
| Dimensiones de la fuente de aceite, mm | 550x360x750 |
| Potencia total del motor principal, kW | 3.5 |
| Radio de trabajo del robot, m | 1.65 |
| Peso de la máquina, kg | 2500 |
