Serie HCT-A (600kN-3000kN)

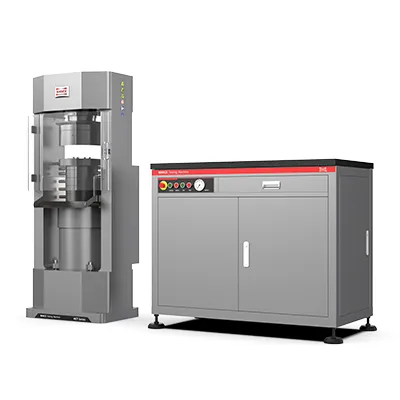

Máquina de ensayo de compresión, control de servoválvula
La máquina de ensayo de compresión utiliza una servoválvula para un control preciso de lazo cerrado de fuerza, desplazamiento y deformación. Esta configuración permite evaluar la resistencia a la compresión, el módulo elástico y el coeficiente de Poisson en muestras de cemento, hormigón y roca.
Con accesorios de medición y fijaciones adecuados, el equipo también realiza pruebas de división de hormigón y pruebas de módulo estático.
Estándares
CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081(Part 6)
Solicite una cotización
Características
- Una estructura monolítica de bastidor fundido, optimizada mediante análisis de elementos finitos, garantiza una distribución racional de la carga y una excelente rigidez general.
- El cilindro hidráulico principal adopta un diseño de pistón de doble acción, lo que proporciona una alta fiabilidad en operaciones repetidas con cargas elevadas.
- El vástago del pistón cuenta con un recubrimiento de níquel-cromo de doble capa (0.1mm de espesor), que ofrece una resistencia superior a la corrosión y durabilidad al desgaste.
- El pistón y el vástago están fabricados como un único componente forjado, lo que proporciona una excepcional resistencia al impacto y una larga vida útil.
- Una celda de carga de columna de alta precisión proporciona excelente resistencia, estabilidad, intercambiabilidad y repetibilidad, con un amplio rango de sobrecarga y una linealidad excepcional.
- La carcasa protectora está formada por un único panel curvo de policarbonato, lo que garantiza una visibilidad total durante las pruebas y proporciona una protección fiable al operador.
- El sistema del comprobador está controlado por nuestro controlador DTC-500 basado en DSP, que ofrece control totalmente digital, adquisición de datos multicanal, procesamiento preciso de datos y un funcionamiento intuitivo.
- La unidad de potencia hidráulica está equipada con una válvula lógica tipo cartucho de SUN (EE. UU.), que permite una regulación inteligente de la presión y un rendimiento hidráulico estable.
Especificaciones
| Modelo | | | | |
| Capacidad, kN | 600 | 1000 | 2000 | 3000 |
| Precisión de calibración | Clase 0.5 | |||
| Precisión de fuerza | ±0.5% | |||
| Rango de fuerza | 1%-100%FS | |||
| Resolución de fuerza | 1/500,000FS | |||
| Estructura del marco | Fundición de un cuerpo | |||
| Espaciado entre columnas, mm | 460 | 460 | 460 | 540 |
| Espacio máximo de compresión, mm | 310 | 310 | 310 | 310 |
| Ajuste de la platina | Bloque espaciador | |||
| Platos de compresión, mm | ⌀300 | ⌀300 | ⌀300 | ⌀300 |
| Carrera del actuador (pistón), mm | 70 | 70 | 70 | 70 |
| Velocidad máxima de ascenso del actuador (pistón), mm/min | 100 | 100 | 90 | 55 |
| Velocidad de carga de fuerza, kN/s | 0.02%-2% | |||
| Dimensiones del marco o bastidor (LxAnxAl), mm | 620x410x1540 | 700x530x1665 | ||
| Suministro eléctrico | 380VAC±10%, 50Hz, trifásica | |||
| Potencia, kW | 4 | 5 | ||
| Dimensiones de la unidad de potencia hidráulica (LxAnxAl), mm | 1150x600x920 | |||
| Volumen del tanque de aceite, L | 80 | 80 | 80 | 80 |
| Peso total, kg | 2000 | 2000 | 2000 | 2500 |
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
