Serie HCT-E (600kN-3000kN)

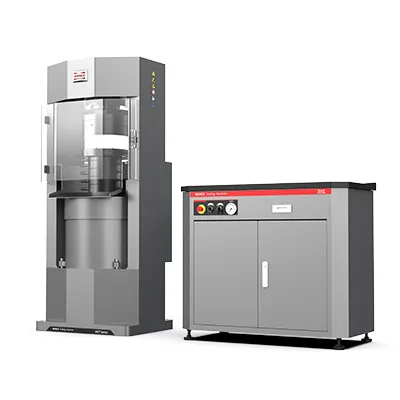

Máquina de prueba de compresión, control de servomotor
La plataforma de prueba de compresión regula la presión hidráulica y la tasa de carga controlando el flujo de la bomba a través de un servomotor.
El equipo está diseñado para ensayos de resistencia a la compresión de muestras de cemento, hormigón y roca. Con los accesorios de medición y las fijaciones adecuadas, también realiza ensayos de hendidura del hormigón y de módulo estático.
Estándares
CS1, ASTM C39, ASTM C109, AASHTO T22, GB/T 50081(Part 6)
Solicite una cotización
Características
- Una estructura monolítica de bastidor fundido, optimizada mediante análisis de elementos finitos, garantiza una distribución racional de la carga y una excelente rigidez general.
- El cilindro hidráulico principal adopta un diseño de pistón de doble acción, lo que proporciona una alta fiabilidad en operaciones repetidas con cargas elevadas.
- El vástago del pistón cuenta con un recubrimiento de níquel-cromo de doble capa (0.1mm de espesor), que ofrece una resistencia superior a la corrosión y durabilidad al desgaste.
- El pistón y el vástago están fabricados como un único componente forjado, lo que proporciona una excepcional resistencia al impacto y una larga vida útil.
- Una celda de carga de columna de alta precisión proporciona excelente resistencia, estabilidad, intercambiabilidad y repetibilidad, con un amplio rango de sobrecarga y una linealidad excepcional.
- La carcasa protectora está formada por un único panel curvo de policarbonato, lo que garantiza una visibilidad total durante las pruebas y proporciona una protección fiable al operador.
- El sistema del comprobador está controlado por nuestro controlador DTC-500 basado en DSP, que ofrece control totalmente digital, adquisición de datos multicanal, procesamiento preciso de datos y un funcionamiento intuitivo.
- La unidad de potencia hidráulica está equipada con una válvula lógica tipo cartucho de SUN (EE. UU.), que permite una regulación inteligente de la presión y un rendimiento hidráulico estable.
- El sistema hidráulico adopta un diseño híbrido de última generación inspirado en conceptos de ingeniería alemana. El caudal hidráulico se controla ajustando la velocidad de la bomba mediante un servomotor, lo que permite un movimiento preciso del cilindro y un control preciso de la tasa de carga y la presión.
Especificaciones
| Modelo | | | | |
| Capacidad, kN | 600 | 1000 | 2000 | 3000 |
| Precisión de calibración | Clase 0.5 | |||
| Precisión de fuerza | ±0.5% | |||
| Rango de fuerza | 1%-100%FS | |||
| Resolución de fuerza | 1/500,000FS | |||
| Espaciado entre columnas, mm | 460 | 460 | 460 | 540 |
| Espacio máximo de compresión, mm | 310 | 310 | 310 | 310 |
| Ajuste de los platos o platinas | Bloque espaciador | |||
| Platos de compresión, mm | ⌀300 | |||
| Carrera del actuador (pistón), mm | 70 | |||
| Velocidad máxima del actuador, mm/min | 90 | 90 | 105 | 65 |
| Dimensiones del bastidor (LxAnxAl), mm | 620x410x1540 | 700x530x1665 | ||
| Peso del bastidor, kg | 2000 | 2000 | 2000 | 2500 |
| Suministro eléctrico | Trifásica 380VAC±10% | |||
| Potencia, kW | 2 | 4 | 4 | |
| Dimensiones de la unidad de potencia hidráulica (LxAnxAl), mm | 990x590x970 | |||
| Volumen del tanque de aceite (L) | 60 | |||
También ofrecemos gran variedad de accesorios para todo tipo de equipos de pruebas mecánicas.
